產品背景：

影像引導放療（Image-Guided Radiation Therapy，簡稱IGRT）是一種先進的放射治療技術，指在放療中使用醫學影像設備，采集患者單次治療時的

影像，并與放療計劃影像對比，校正擺位誤差，以達到更好的治療效果。 在放射治療中，患者在治療前會進行一次定位，根據定位時的影像勾畫靶區，

制定放療計劃，確保放射線能準確瞄準腫瘤。患者體表及固定裝置上的定位線，讓患者每次接受治療時的位置能夠盡可能與定位時保持一致，然而，由于患者的體位變化、呼吸運動等因素，腫瘤的位置可能會發生輕微變化，從而影響治療的精確性。IGRT則在每次放療前或放療過程中，利用影像設備（如X射線、CT、MRI等）實時獲取患者體內腫瘤及周圍正常組織的位置變化信息，并根據這些信息實時調整放射線的照射位置，從而提高治療的精確性，減少對周圍正常組織的損傷。隨著醫學影像技術的發展，IGRT在腫瘤治療中扮演著越來越重要的角色。

IGRT靶點定位校正模體能判定定位的準確性：

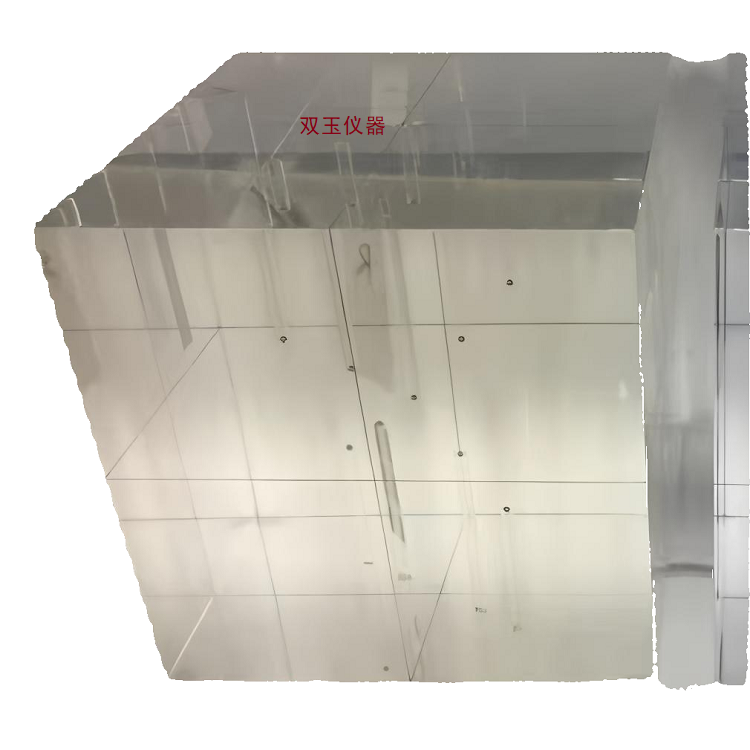

 IGRT靶點定位校正模體， IGRT靶點定位模體可以實現IGRT的定位功能！模體中具有固定坐標的靶點！

1. 模體由固體水組成

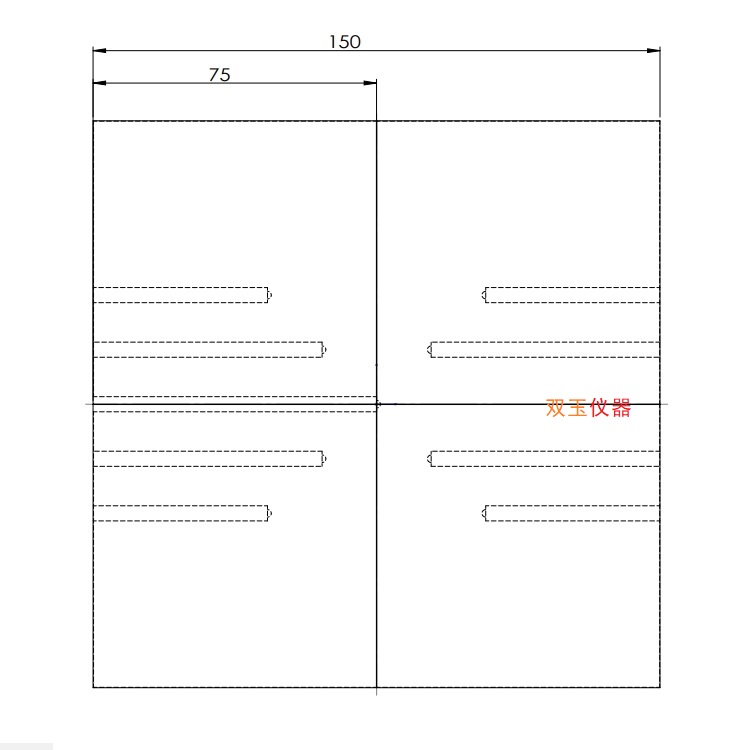

2. 外形尺寸：150mm×150mm×150mm

3. 上下兩半，對稱

4. 中心點鑲嵌 2mm 烏珠球（上下兩半鑲嵌各半個球）

5. 具有十字線刻度

6. 尺寸精確 ，其各面的中心刻有十字標識，立方體內中心點放置一直徑為 2.00mm 高密度烏珠球，周邊按標圖尺寸放置鋼球

7. 中心點的坐標為P0=(X0,Y0,Z0)

8. 對于頭部模靶區φ=50mm 的球體，靶區邊界上的 4 個點（紅色點）

P1=(X0+14.43; Y0+14.43; Z0+14.43)

P2=(X0+14.43; Y0-14.43; Z0-14.43)

P3=(X0-14.43; Y0+14.43; Z0+14.43)

P4=(X0+14.43; Y0+14.43; Z0+14.43)

鑲嵌的位置實際上是在φ=14.43mm 的球體圓周上布點！

9. 對于體部模靶區φ=100mm 的球體，靶區邊界上的 4 個點（黃色點）

P5=(X0-28.87; Y0-28.87; Z0-28.87)

P6=(X0+28.87; Y0+28.87; Z0-28.87)

P7=(X0+28.87; Y0-28.87; Z0+28.87)

P8=(X0-28.87; Y0+28.87; Z0+28.87)

鑲嵌的位置實際上是在φ=28.87mm 的球體圓周上布點！

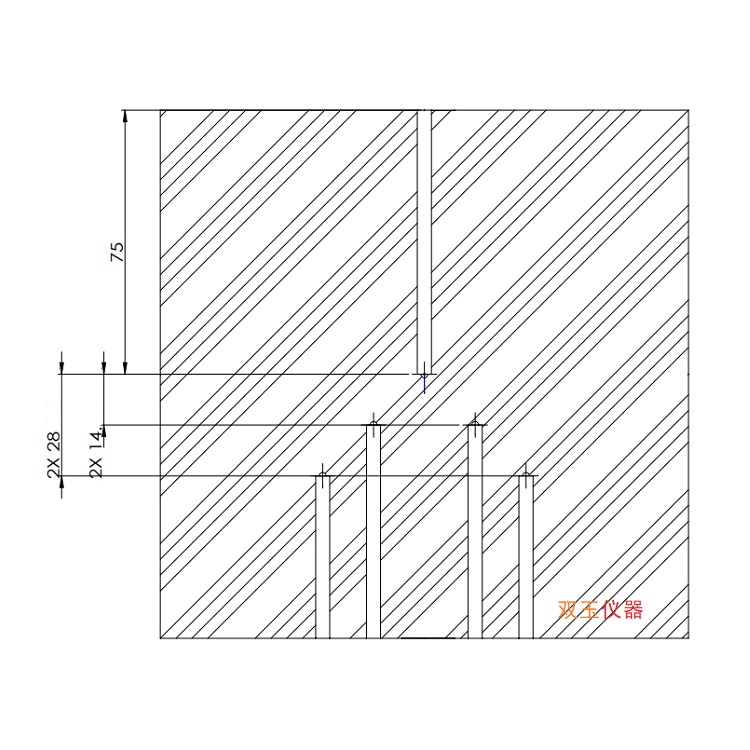

10.各個標記點的位置坐標見左圖示意，尺寸嚴格按 8. 9.定位。
